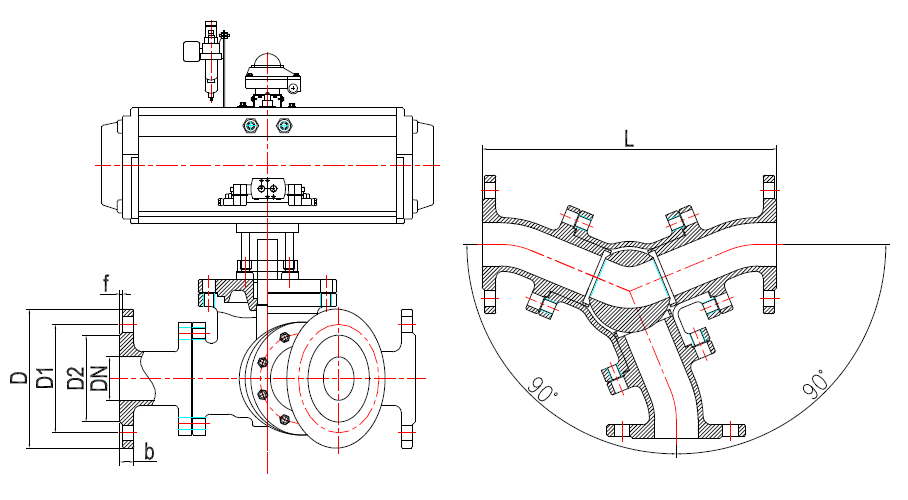

DN	L	D	D1	D2	b	f	Z-Φ
40	348	150	110	85	16	2	4*18
50	345	165	125	100	16	2	4*18
65	400	185	145	120	18	2	4*18
80	428	200	160	135	20	2	8*18
100	457	220	180	155	20	2	8*18
125	550	250	210	185	22	2	8*18
150	665	285	240	210	24	2	8*23
200	810	340	295	265	26	2	12*23

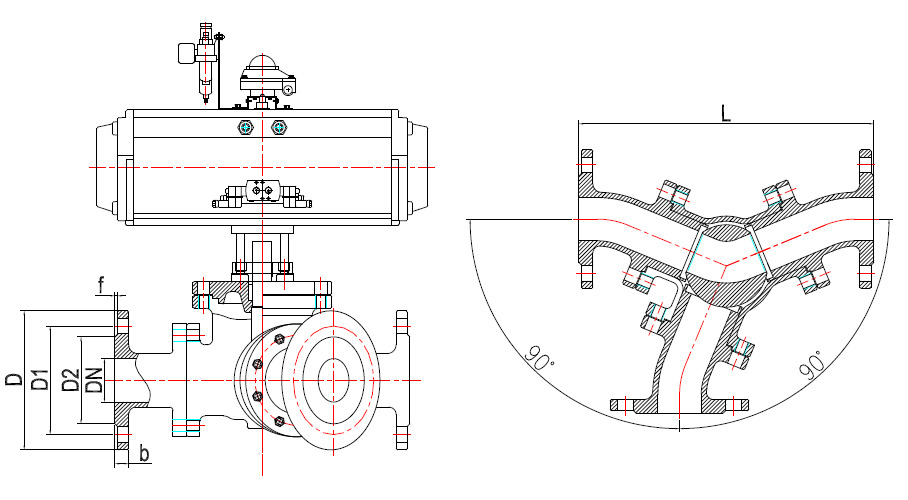

DN	L	D	D1	D2	b	f	Z-Φ
40	348	125	98.4	73	16	2	4*16
50	345	150	120.7	92	16	2	4*18
65	400	180	139.7	105	18	2	4*18
80	428	190	152.4	127	20	2	4*18
100	457	230	190.5	155	20	2	8*18
125	550	255	215.9	185	22	2	8*22
150	665	280	241.3	210	24	2	8*22
200	810	345	298.5	265	26	2	8*22





三通換向閥：是一種應用于蓄熱式工業窯爐上的一種煙氣與空氣（或氣體燃料）的換向裝置。



三通換向閥安裝和保管存放：



保管存放：嚴禁露天堆放，干燥為好。



安裝



1.安裝前，檢查有沒有意外損傷。 注意：三通換向閥須配有附件方可正常工作，例如：限位開關，電磁閥，氣缸，過濾減壓閥，氣缸，過濾減壓閥(氣源二聯件)等，所以安裝前須檢查相應的附件。



2.檢查以下資料是否全(銘牌，合格證，裝箱單，說明書)缺少請及時與本公司聯系。



3.三通換向閥須可靠地安裝在主管道或支管道上,所有連接螺栓須鎖緊。



4.產品出廠時，已安裝氣源二聯件(過濾減壓閥),進口端已裝有進氣接頭，用戶只需接上氣源即可，氣源壓力可由減壓閥調整。



5.按氣動電路接線圖(雙電控，單電控)正確接線。

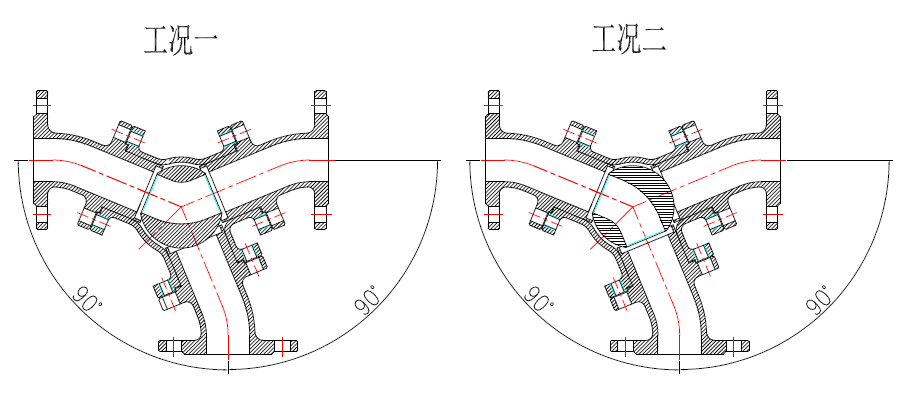

三通換向閥工作原理：蓄熱式三通換向閥：通過換向閥的時間間隔內實現空氣（或燃料氣）與煙氣的頻繁切換，實現蓄熱體對煙氣余熱的回收。是蓄熱式燃燒系統中的關鍵設備之一。



三通換向閥結構：三通換向閥基本都包括閥體、閥板座、閥板、氣缸， 閥體由閥板座分成A、B、C三個與外界相通的空腔，在閥體和閥板座之間裝有密封材料，在空腔中的閥板通過連接軸與氣缸相連，通過改變閥板位置，改變管路中氣體的流動方向；因?yàn)榻?jīng)過蓄熱體的換熱，所以換向閥的工作溫度較低，對換向閥的材料無其它的要求。但因?yàn)檫B續式生產的要求，需要換向閥克服 煙氣中的粉塵磨損，以及腐蝕性的影響，機械部分需要保證部件頻繁的開關造成的磨損，已經要求較高的可靠性和工作壽命。
